閥門系列

渦輪對夾硬密封蝶閥

產品型號：D343H-10C/16C

產品口徑：DN50-1200

適用介質：水，蒸氣，油品及酸類腐蝕性介質等。

適用壓力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa

適用溫度：碳鋼：-30至425度之間、不銹鋼：-40度至600度之間

驅動方式：手柄、蝸輪、氣動、電動。

安裝方式：立式安裝或臥式安裝

產品型號：渦輪對夾硬密封蝶閥

全國咨詢電話：15903663076　0371-64393352

獲取優惠報價

在線咨詢方案

產品介紹

對夾式伸縮蝶閥參數

產品型號：D343H-10C/16C

產品口徑：DN50-1200

適用介質：水，蒸氣，油品及酸類腐蝕性介質等。

適用壓力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa

適用溫度：碳鋼：-30至425度之間、不銹鋼：-40度至600度之間

驅動方式：手柄、蝸輪、氣動、電動。

安裝方式：立式安裝或臥式安裝

對夾式伸縮蝶閥概述

本公司根據三維偏心原理生產的全金屬硬密封蝶閥及雙向硬密封蝶閥是一種新型的長壽命節能型產品，具有抗腐蝕。抗磨損、耐高溫、耐高壓、低扭矩等優良特性,可廣泛使用于≤600度(視材質)冶金、電力、石油、化工、煤氣及高溫蒸氣等給排水介質管道上作截止和調節流量用。

主要特點

1、結構獨特，操作靈活、方便、省力。

2、密封可靠，無論高壓低壓、高溫低溫都具有良好的密封性能J零泄漏。

3、具有良好的流量調節特性。

4、獨特的三維偏心設計,極低的磨擦阻力并具有越關越緊的功能使用壽命長。

蝶閥所用材質

閥體鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼

蝶板鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼

閥座密封圈不銹鋼、多層次、聚內脂、抗磨材料

閥桿 2Cr13, 1Crl3不銹鋼、鉻鉬鋼

填料柔性石墨

蝶閥采用標準

設計標準:GB/T12238-1989

法蘭標準:GB/T9113.1-2000:GB/T9113 .2一2000:GB/T9115.1-2000:GB/T9115.2-2000

結構長度:GB/T12221一1989

壓力試驗:GB/T13927-1992;JB/T9092-1999

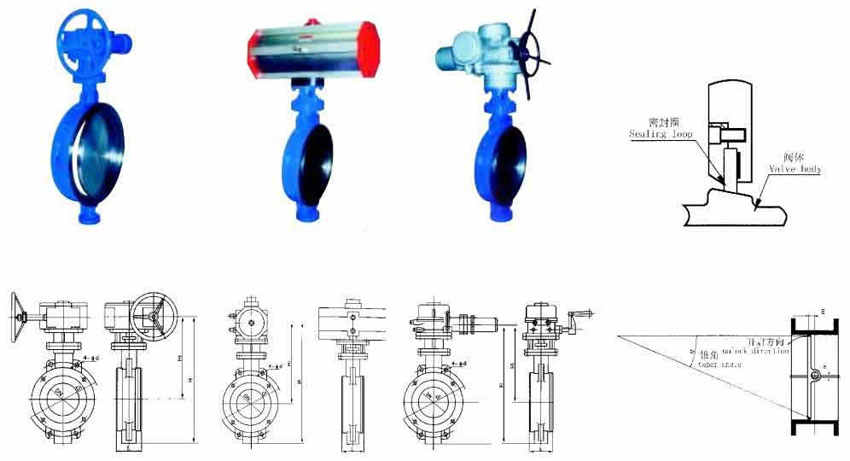

對夾式伸縮蝶閥結構示意圖：

D343H-10C/16C對夾式伸縮蝶閥

公稱通徑DN	外形尺寸											連接尺寸
	L	H	D373H			D673H			D973H			PN0.6MPa		PN1.0MPa
	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18
65	46	115	370	180	200	625	245	72	550	250	255	130	4-14	145	4-18
80	49	120	380	180	200	645	245	72	565	250	255	150	4-14	160	8-18
100	56	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18
125	64	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18
150	70	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22
200	71	208	605	270	280	850	250	170	775	300	315	280	8-18	295	8-22
250	76	243	680	270	280	925	250	170	945	300	315	335	12-18	350	12-22
300	83	283	800	380	420	1035	450	220	1070	300	315	395	12-22	400	12-22
350	92	310	835	380	420	1070	450	220	1140	300	315	445	12-22	460	16-22
400	102	340	915	450	470	1190	450	220	1210	300	315	495	16-22	515	16-26
450	114	380	960	480	490	1250	650	280	1335	575	714	550	16-22	565	20-26
500	127	410	1020	480	490	1295	650	280	1415	575	714	600	20-22	620	20-26
600	154	470	1225	480	490	1455	850	380	1605	656	810	705	20-26	725	20-30
700	165	550	1355	640	660	1585	850	380	1844	656	810	810	24-26	840	24-30
800	190	640	1470	640	660	1700	1250	380	2040	656	810	920	24-30	950	24-33
900	203	710	1545	750	860	1865	1250	380	2255	785	863	1020	24-30	1050	28-30
1000	216	770	1795	850	900	2015	1250	380	2380	785	863	1120	28-30	1160	28-36
1200	254	890	1965	850	900		1250	380	2640	785	863	1340	32-33	1380	32-39
