安裝說明：
法蘭松套伸縮接頭安裝在管道上后，擰緊螺母彈性密封圈，在螺母壓蓋的作用下依靠相互斜度，緊壓在管子外圈密封和連接作用。當溫度變化時管子能在接頭中間自由的伸縮，當?shù)鼗鲁粒茏幽芷保⒋_保密封無滲漏，從而起到自動補償之目的。
性能特點 :

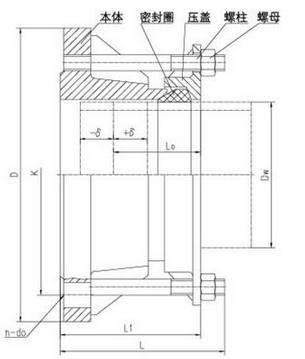

法蘭松套伸縮接頭又稱作法蘭松套補償接頭、法蘭松套伸縮節。法蘭松套伸縮接頭由本體、壓蓋、密封圈和緊固件組成，它采用和壓蓋松套伸縮接頭相同的密封原理，連接方式一端為法蘭連接，另一端為承插連接，適合閥門等設備與管道的連接。連接的同時能補償管道的軸向位移及一定量的撓曲和偏心，從而保護閥門等設備。承插口同樣適合與鋼管、鑄鐵管、球墨鑄鐵管、PAC管、ABS管等連接。
VSSJA/AF型法蘭松套伸縮接頭主要性能參數
公稱通徑DN | 管子插入長度Lo | 伸縮量8(mm) | 可撓量 | 偏心量 |
65-250 | 65 | ±25 | 2 | 2 |
300-700 | 80 | ±32.5 | 3 |
800-3000 | 130 | ±65 | 4 |
3200-4000 | 140 | ±70 | 5 |
